屏幕接线与配置
配置方法
-
通过浏览器中的网址栏输入设备的IP地址,例如:
http://192.168.6.179
-
进入配置页面
- 在浏览器打开设备ip地址,例如:
http://192.168.1.2/
- fluidd按下图左所示
取消勾选
->筛选隐藏的文件和文件夹
。 - mainsail按下图右所示
勾选
->显示隐藏文件
。
- 此时可以看到
.flyos-config
文件夹,进入这个文件夹会有sys-config.conf
文件。 sys-config.conf
文件就是可移动磁盘FlyOS-Conf
中的配置文件config.txt
的软链接。

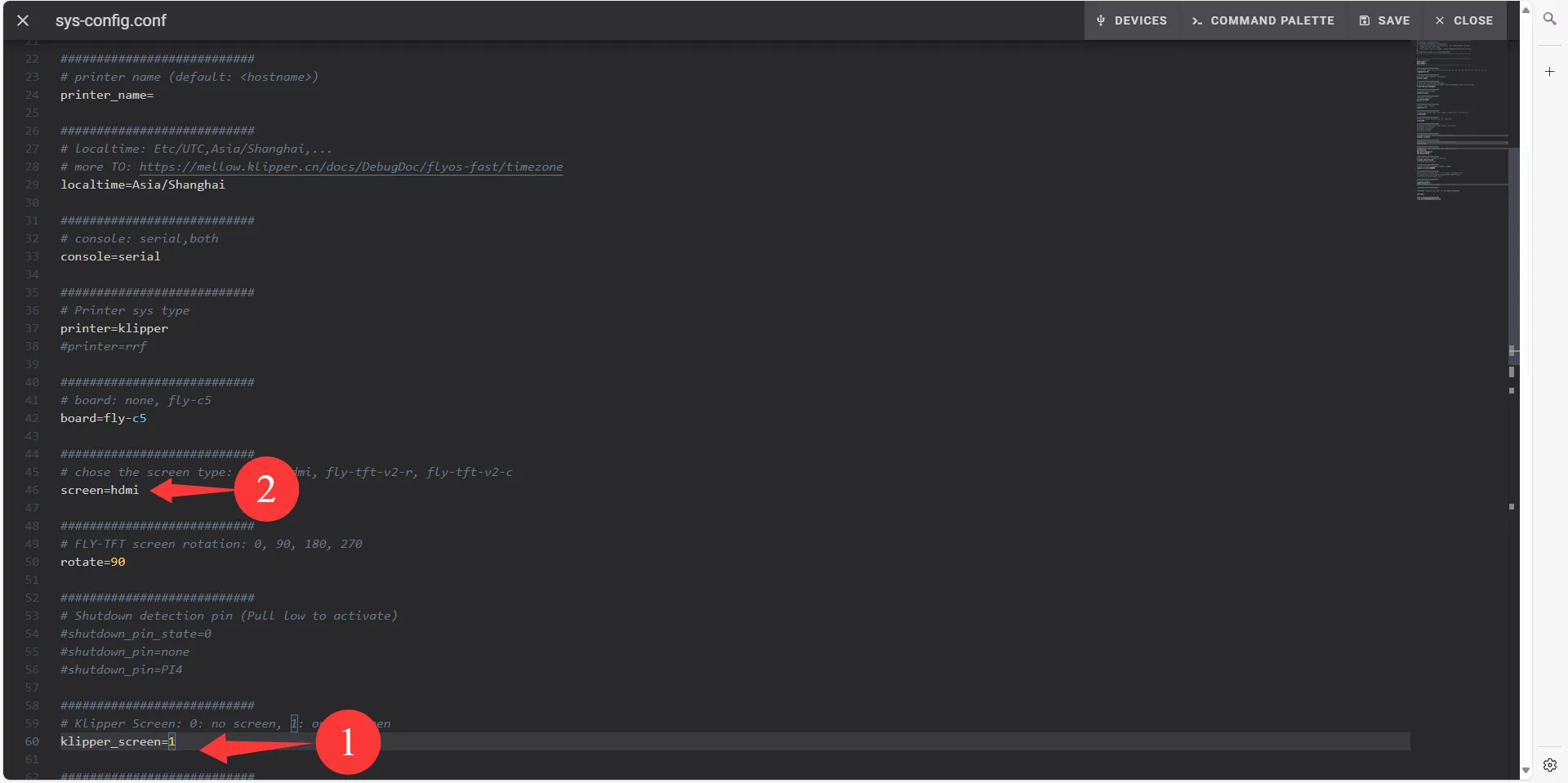

- 打开
sys-config.conf
文件,找到screen=
修改屏幕类型 - 将序号❶
klipper_screen
后面的0
改成1
打开klipper_screen
服务 - 将序号❷
screen
后面的配置项修改成需要的使用的屏幕后保存
->关闭
然后重启即可
- 注意:
sys-config.conf
文件中配置项的格式为key=value
,不要修改为key: value
。 - 修改保存后,重启系统即可生效。
- 在浏览器打开设备ip地址,例如:
C5 屏幕接线
须知
- 连接屏幕时请先关闭电源,避免损坏屏幕。
- 屏幕接线时请注意fpc线方向,避免损坏屏幕。
- TFT屏接线

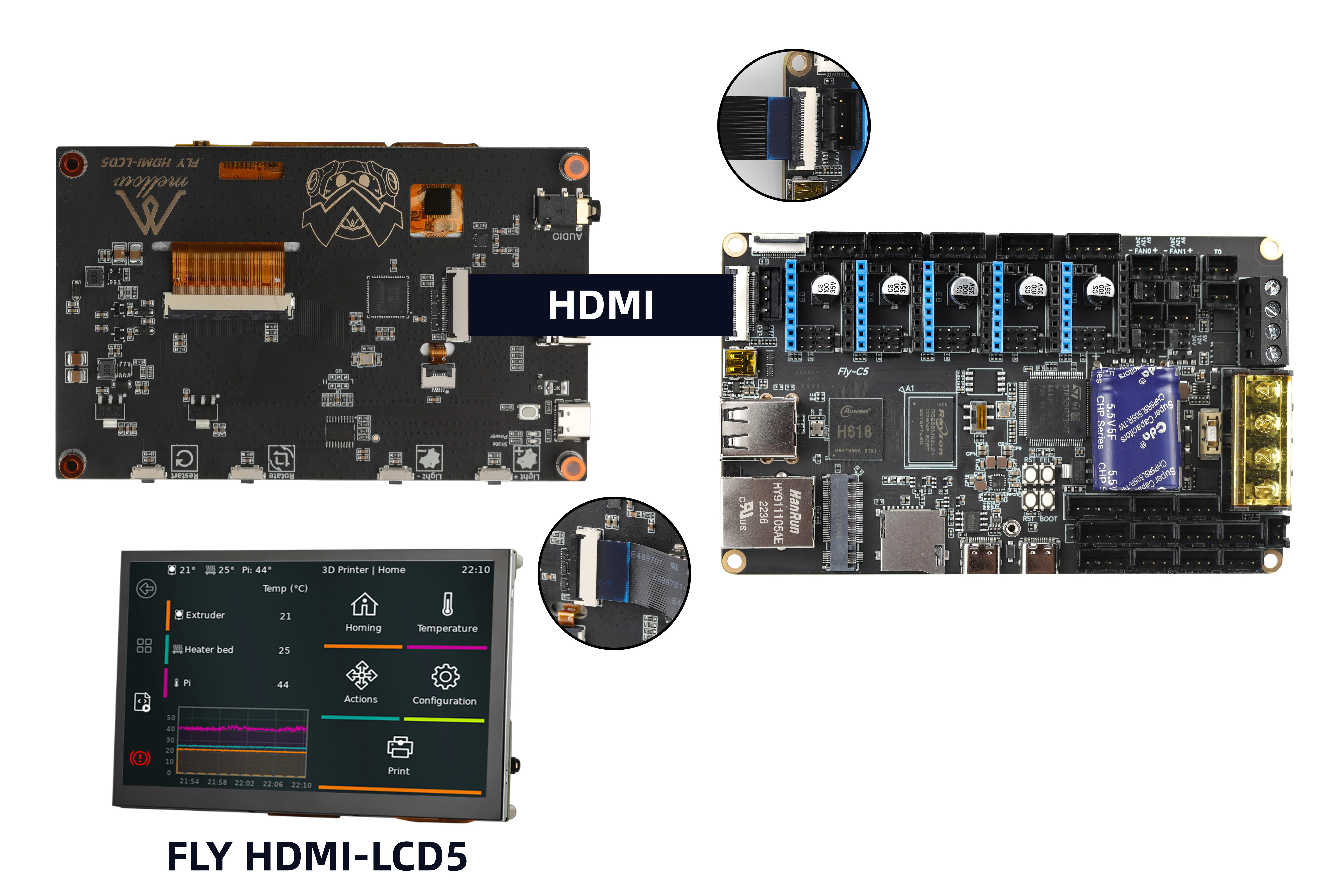

- HDMI FPC一线通接线

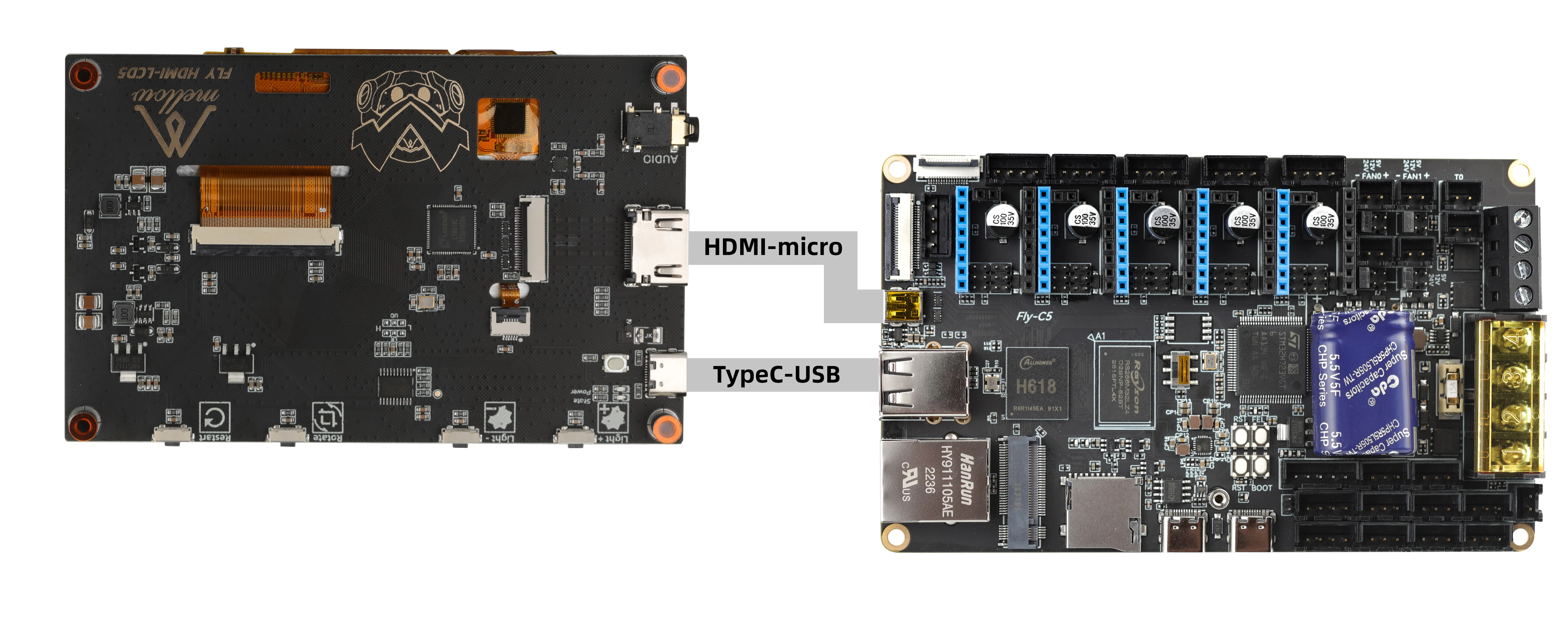

- HDMI 普通接线
tft屏幕接线与配置
提示
- 电阻屏需要将拨码拨到
Resi
- 电容屏需要将拨码拨到
Cap
