CAN桥接

CAN总线是一种用于实时应用的串行通讯协议总线,它可以使用双绞线来传输信号,是世界上应用最广泛的现场总线之一。CAN协议用于汽车中各种不同元件之间的通信,以此取代昂贵而笨重的配电线束。该协议的健壮性使其用途延伸到其他自动化和工业应用。CAN协议的特性包括完整性的串行数据通讯、提供实时支持、传输速率高达1Mb/s、同时具有11位的寻址以及检错能力。 3D打印机上使用CAN总线来减少打印头连接到主板的走线数量,原来需要十几根线,使用CAN后只需要使用四根线即可,大大减少走线数量,降低布线难度。 本章只简要概述桥接CAN的使用。

重要提示

须知
  • FLY系统的CAN速率默认1M建议工具板、主板也是刷写1M速率的固件
  • FLY的工具板出厂默认刷写了Katapult固件,CAN速率是1M
  • 如果工具板处于Katapult固件下是会在主板上有一个LED一闪一闪,这种情况代表需要刷写KLIPPER固件,否则无法正常链接
  • 请在断电情况下使用万用表测量CANHCANL的阻值是否处于60Ω左右

刷写主板固件

  • 请确保C5主板烧录的固件是USB桥接CAN固件配置
  • 下方按钮是刷写与搜索CAN ID方法
  • USB桥接CAN固件配置

工具板使用CAN连接主板

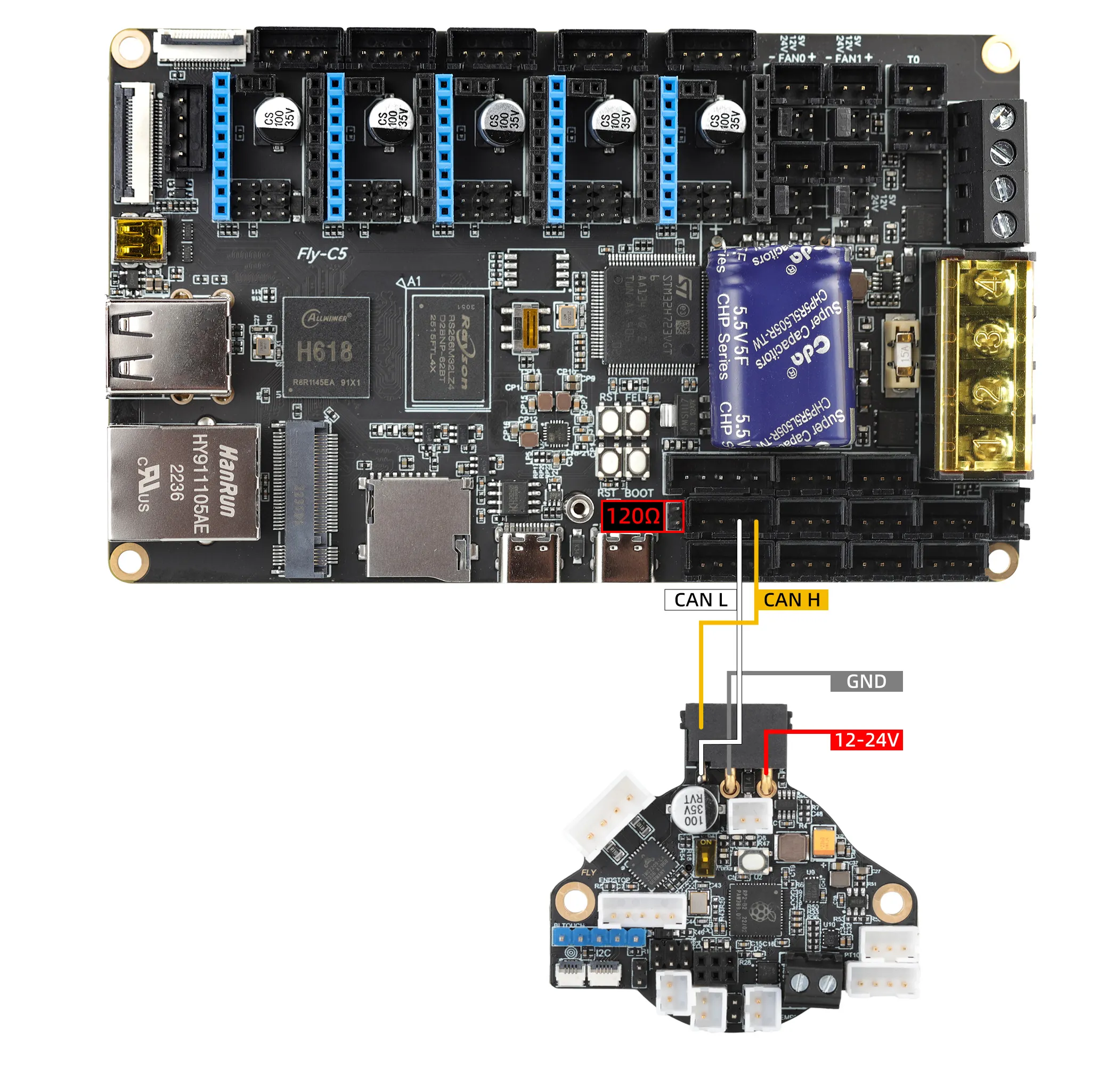

  • 工具板型号过多,这边只介绍在C5上接线教程
  • 请注意工具板电源线不是接到CAN口,是接到12V-24v电源线上
  • 请注意120Ω跳线要接上
